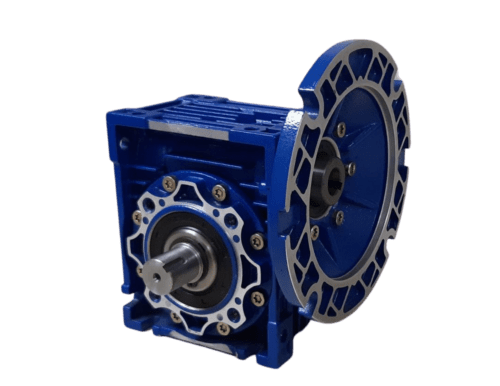

Serie Variodrive | Reductor de engranajes helicoidales industriales

Superior Gearbox es líder en el suministro de tecnologías de transmisión de engranajes sinfín industriales, diseñadas para un rendimiento confiable en aplicaciones industriales exigentes. Los reductores de engranajes sinfín, también conocidos como reductores de velocidad sinfín, se utilizan para reducir la velocidad y aumentar el par en motores eléctricos. Dado que los reductores sinfín ofrecen una alta relación de reducción de velocidad en un tamaño compacto, son una solución popular. Al seleccionar un reductor sinfín, es importante tener en cuenta las especificaciones de su aplicación y proyecto.



  • Características

      Características:

    • La carcasa de aluminio acanalado* ofrece mayor superficie y disipación térmica que las carcasas tradicionales de hierro fundido. Esto permite una mayor capacidad térmica y reduce la acumulación de presión interna.
    • Las unidades Variodrive cuentan con dos rodamientos a lo largo del eje de entrada. Esto ayuda a prevenir fugas y aumenta la flexibilidad en las opciones de montaje en comparación con los reductores con buje en la entrada.
    • Las unidades Variodrive están disponibles con brida de motor NEMA estándar, así como con bridas de motor IEC opcionales para adaptarse a sus necesidades.
    • Las unidades Variodrive utilizan juntas tóricas en la brida de entrada y en la cubierta de salida para evitar fugas.
    • Las unidades se sellan de forma más efectiva que unidades similares que utilizan juntas de papel.
    • Todas las unidades Variodrive vienen de serie con un diseño de orificio de salida hueco y ejes enchufables opcionales. Esto le permite reducir los niveles de inventario y mejorar la rentabilidad.
    • Gracias a la mejor disipación de calor de la unidad Variodrive, no se requieren respiraderos ni ventilación. Nuestras unidades están selladas de por vida, lo que reduce considerablemente la posibilidad de que contaminantes externos entren en el lubricante y reduzcan la vida útil del reductor.
    • Las unidades Variodrive están disponibles en relaciones de hasta 100:1 en una etapa de reducción única y 10.000:1 en una unidad de reducción doble.
    • Las unidades Variodrive están pintadas con pintura epoxi de alta calidad. Esto, junto con las carcasas de aluminio, ayuda a protegerlas de la corrosión.
    • Diseñado para ser directamente intercambiable con la mayoría de los modelos NMRV y NRV estándar de la industria.
  • Aplicaciones

    Agricultura y silvicultura:

    • Pulverizadores
    • Cosechadoras de ruedas
    • Cosechadoras de orugas
    • Mezcladoras de pienso
    • Maquinaria forestal

    Textil y reciclaje:

    • Proceso de preparación
    • Hilado y acabado de hilos
    • Producción de tejidos
    • Queja de reciclaje
    • Máquina de reciclaje independiente

    Procesamiento y envasado de alimentos:

    • Manejo de granos
    • Procesamiento horneado
    • Procesamiento de frutas y bebidas
    • Proceso de llenado de líquidos
    • Procesamiento de sólidos

    Intralogística y Logística:

    • Accesos y plataformas aéreas
    • Almacén y manejo de materiales
    • Almacenamiento automático
    • Equipos aeroportuarios
    • Grúas logísticas e industriales
    • Grúas móviles
    • Transporte

    Construcción y minería:

    • Movimiento de tierras
    • Construcción de edificios
    • Concreto
    • Construcción de carreteras
    • Maquinaria para movimiento de tierras
    • Trituración, molienda y manipulación de materiales
    • Procesos de lodos

    Marina y Offshore:

    • Buques de dragado
    • Buques de construcción offshore
    • Barco de trabajo y remolcador
    • Plataformas offshore
    • Buques mercantes
    • Instaladores de tuberías y cables
      •

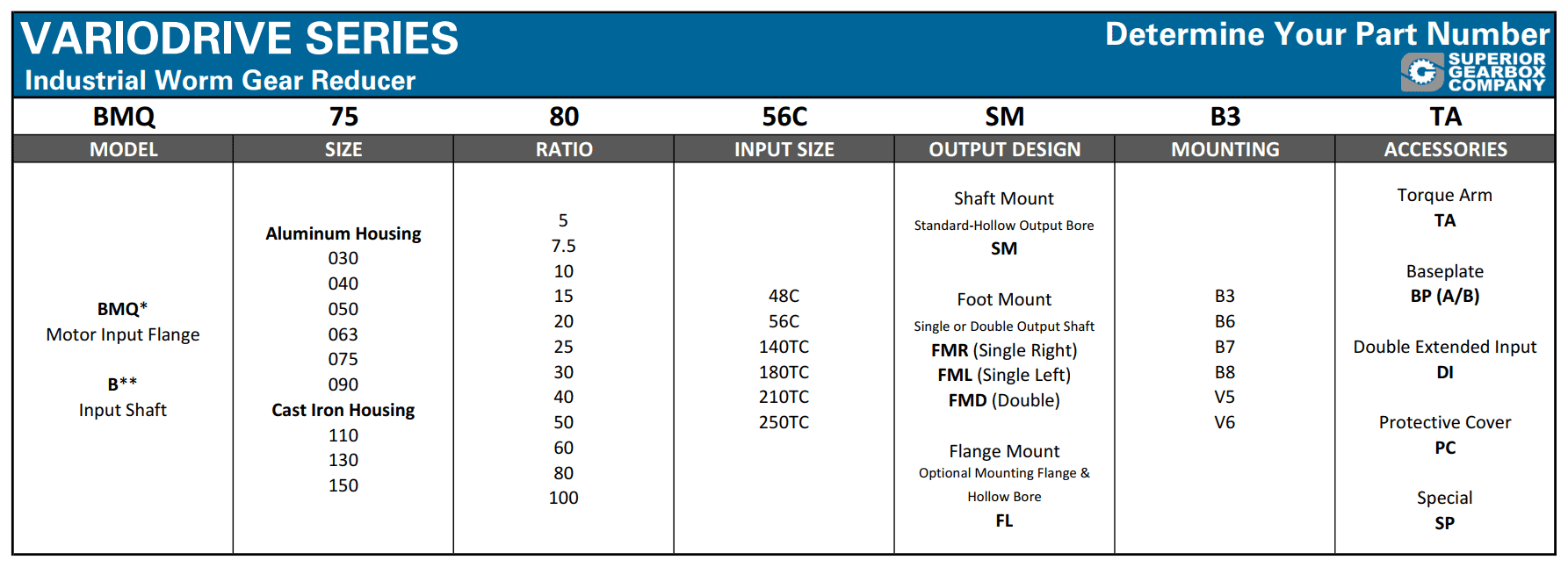

  • Nomenclatura
    Nomenclature Variodrive Series

    Determinación de su Variodrive

    Número de pieza

    Modelo:Su modelo de Variodrive se basa en si necesita que el reductor esté acoplado directamente a un motor (BMQ) o si accionará el reductor a través de un eje de entrada externo (B).

    Tamaño:Seleccione el tamaño de su reductor Variodrive utilizando nuestras tablas de selección en las páginas 6-8. Asegúrese de seleccionar el tamaño de reductor que se ajuste al factor de servicio y a los requisitos de potencia de su aplicación.

    Relación:Seleccione la relación adecuada que le proporcionará las rpm de salida deseadas.

    Tamaño de entrada:El tamaño de entrada depende del motor que se acoplará al reductor. Esto aplica únicamente a los reductores tipo BMQ.

    Diseño de salida:La unidad Variodrive se entrega de serie con un eje de salida hueco (SM). También puede solicitarse con eje de salida simple (FMR o FML), eje de salida doble (FMD) o con diseño de montaje en brida (FL).

    Posición de montaje:Seleccione la posición de montaje adecuada del Variodrive.

    Accesorios:Los variadores se pueden pedir con una variedad de accesorios.

    Las unidades que están fuera del diseño estándar de Variodrive deben designarse como"especial"y debe presentarse para su cotización. Las solicitudes de cotización deben ir acompañadas de una explicación detallada de las características especiales de la unidad solicitada.

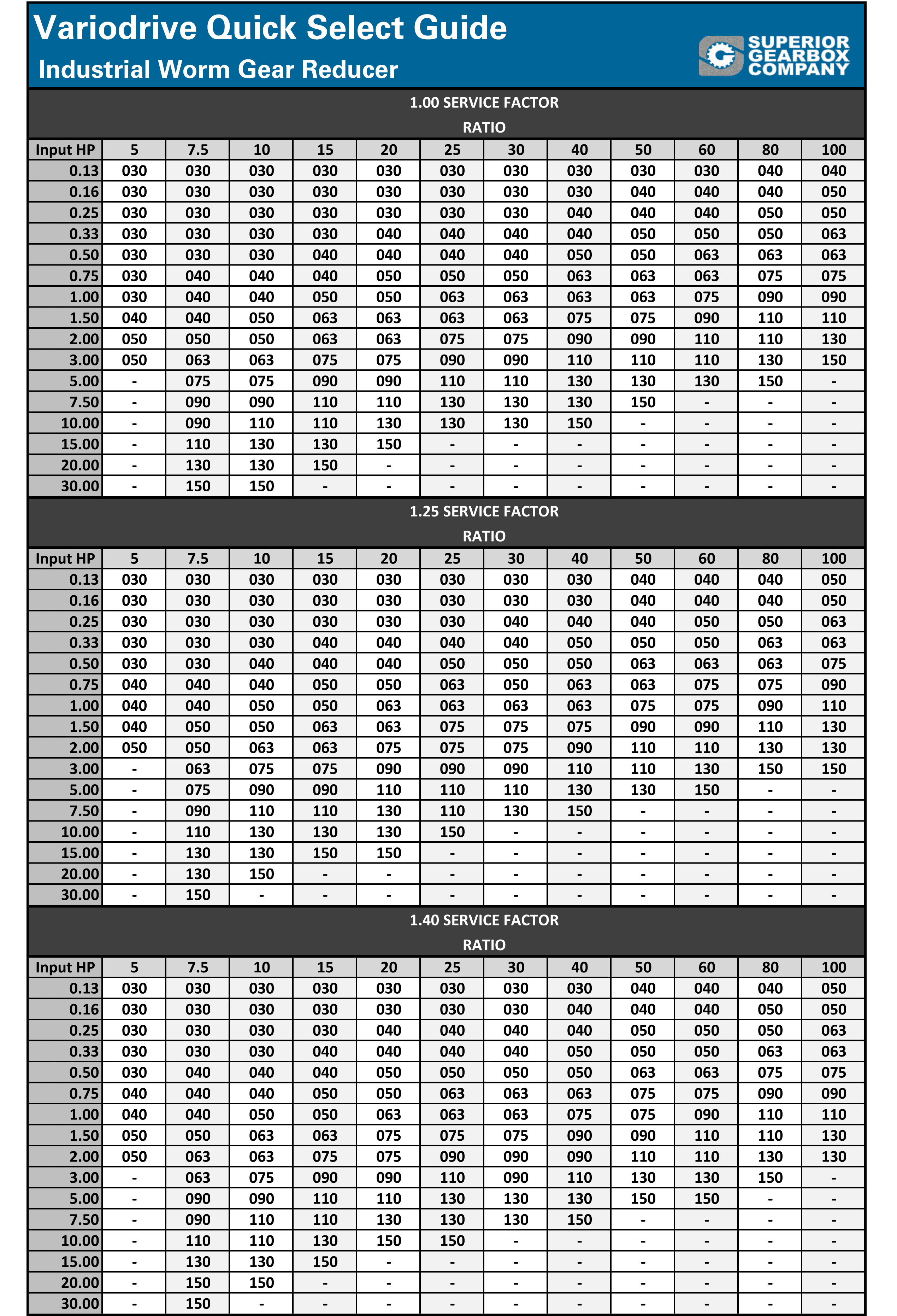

  • Guía de selección rápida

    Guía de selección rápida de Variodrive

    Para utilizar la Guía de selección rápida de Variodrive*:


    1. Una vez que haya determinado el factor de servicio apropiado utilizando elguía de factores de servicio, selecciona tufactor de servicio a continuaciónpara revelar los datos de tamaño apropiados necesarios para determinar el tamaño apropiado de su reductor de engranajes Variodrive.
    2. En la siguiente tabla, ubique su potencia de entrada en la tabla correspondiente.
    3. Lea a lo largo de la línea de potencia seleccionada hasta llegar a la relación de la caja de cambiosque estarás utilizando.
    4. Al llegar a la columna de relación apropiada encontrará la Caja de cambios SuperiorNúmero de modelo de Variodrive que mejor se adapta a su aplicación seleccionada.
    5. Haga clic aquíPara ver un ejemplo que muestra cómo seleccionar la caja de cambios adecuada para una aplicación que requiere un motor de 0,25 hp y una relación de 50:1 con un factor de servicio de 1,0. El modelo seleccionado es un reductor de tamaño 040.

    *La Guía de Selección Rápida de Variodrive es solo una ayuda para la selección. El cliente es responsable de certificar que la caja de cambios seleccionada sea adecuada para su aplicación.

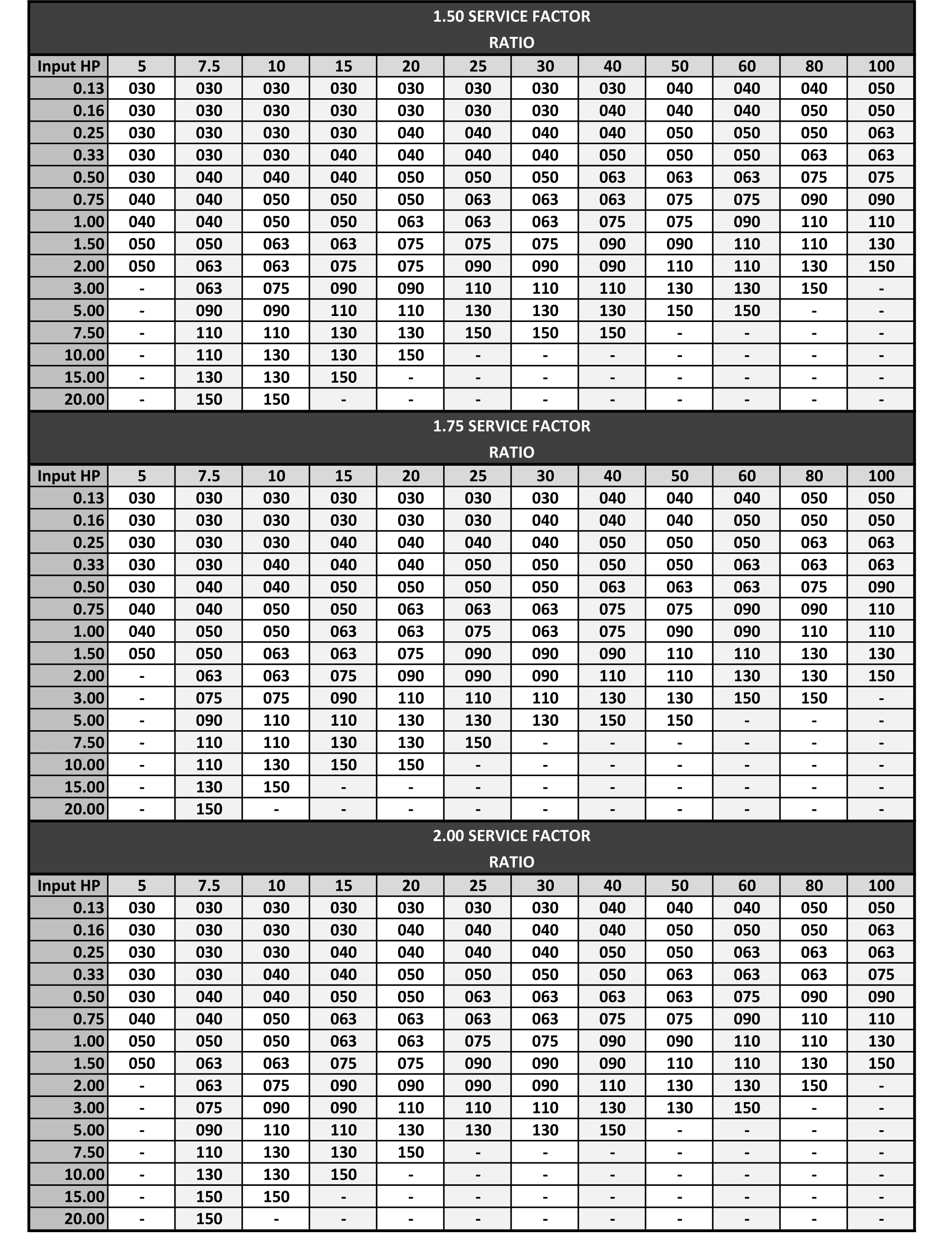

    Part One of Quick Select GuidePart Two of Quick Select Guide

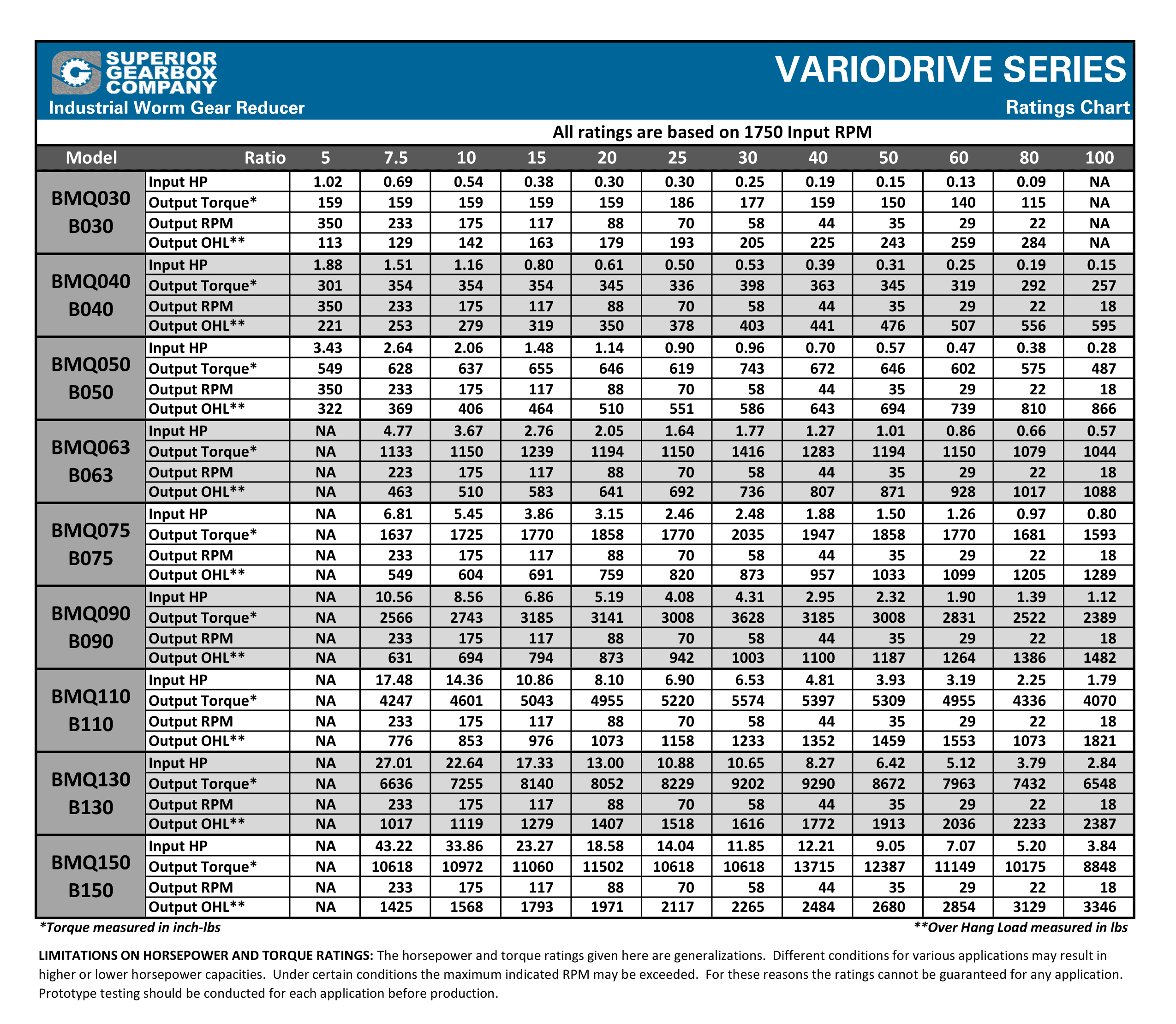

  • Tabla de calificaciones

    Variodrive Worm Gear Reducer


  • Dimensiones

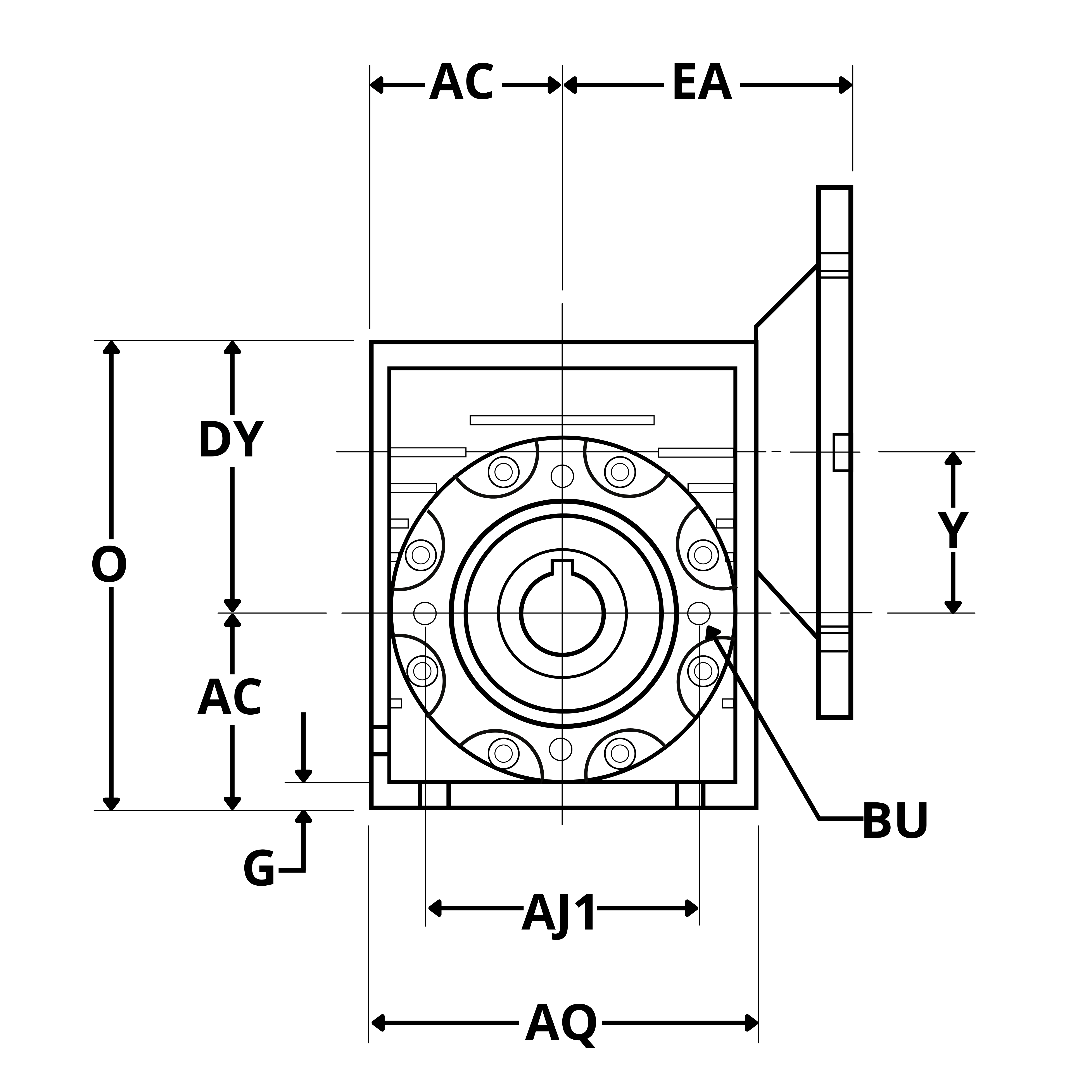

    BMQ Input Flange Side View
    BMQVista lateral de la brida de entrada

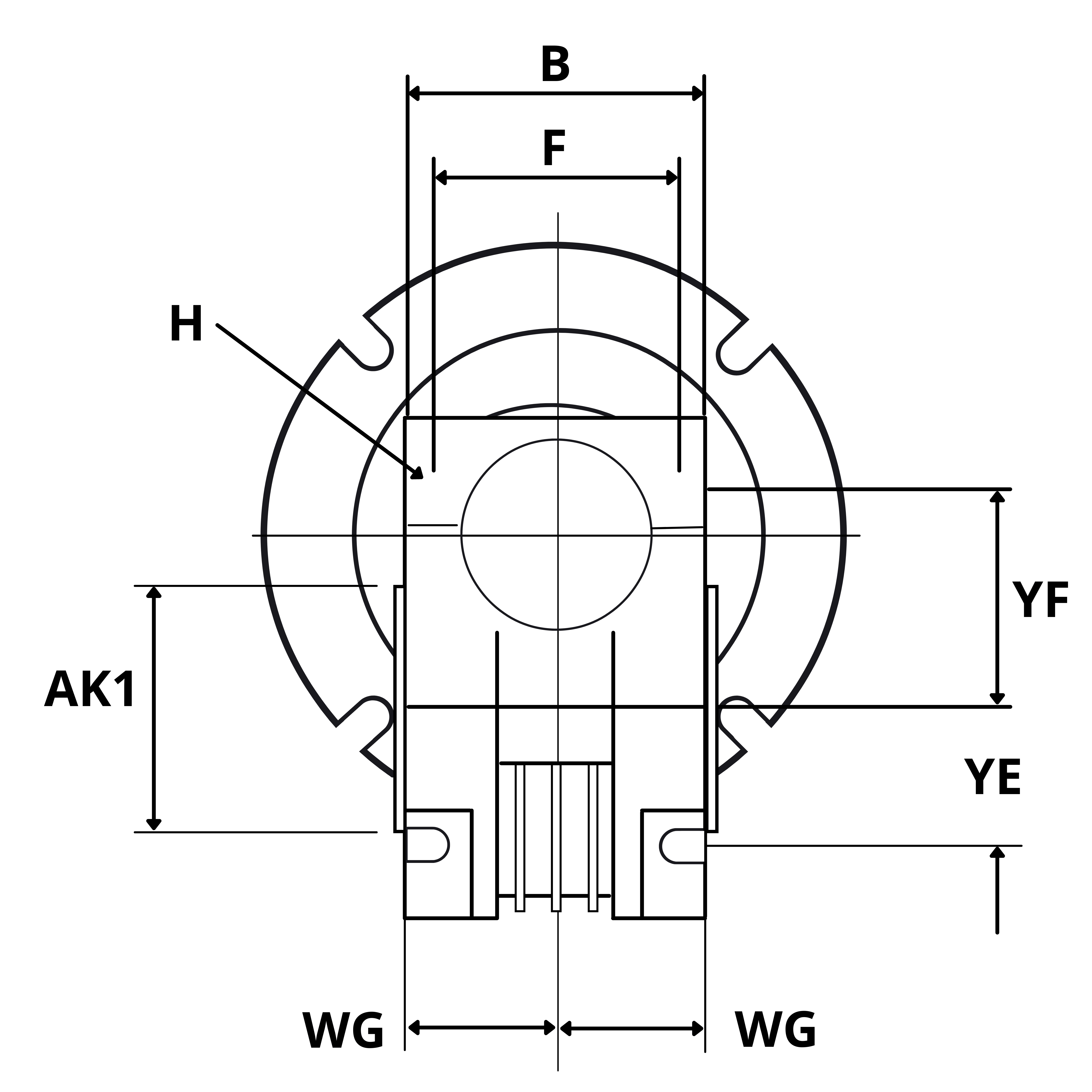

    BMQ Input Flange Rear View
    BMQVista trasera de la brida de entrada

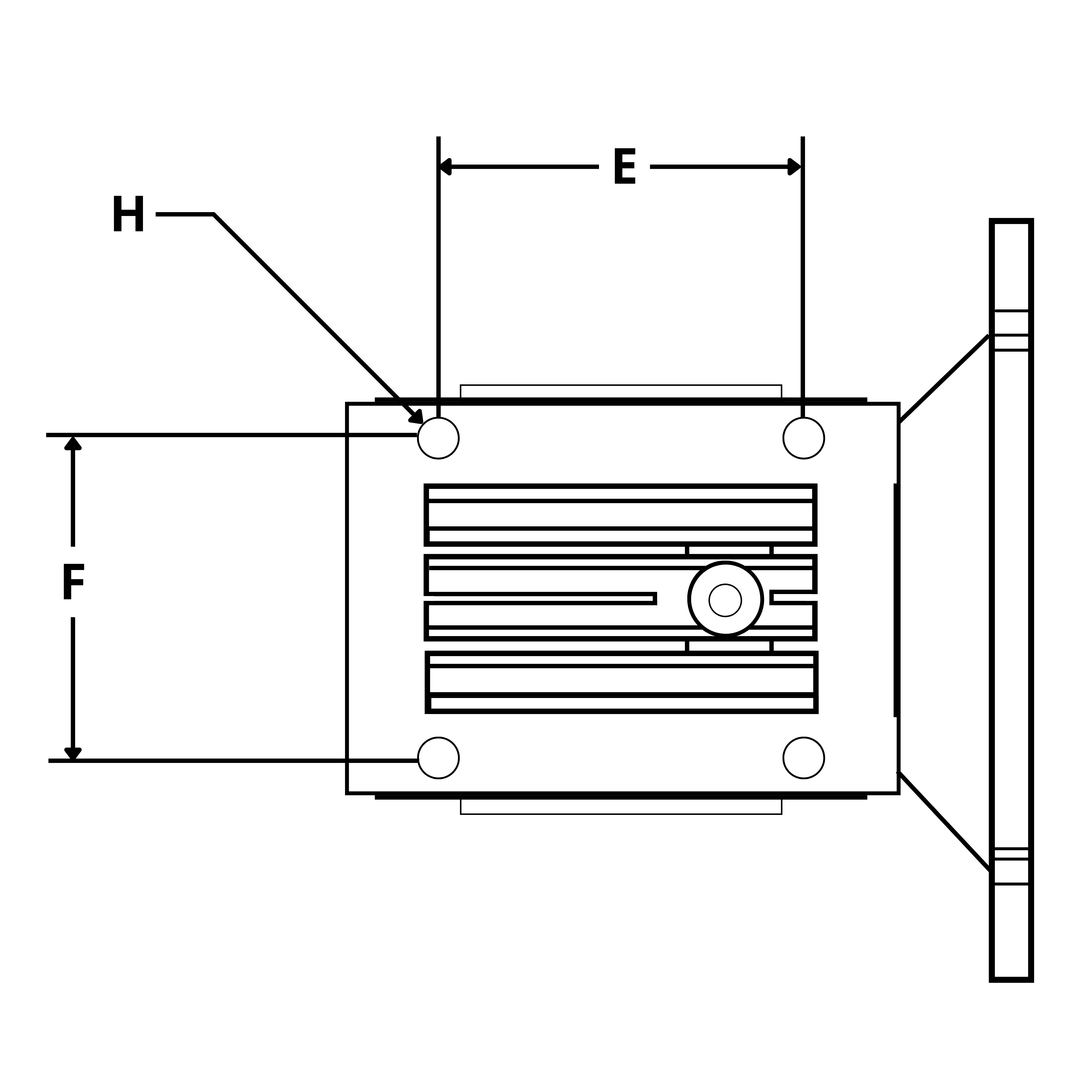

    BMQ Input Flange Top View
    BMQVista superior de la brida de entrada

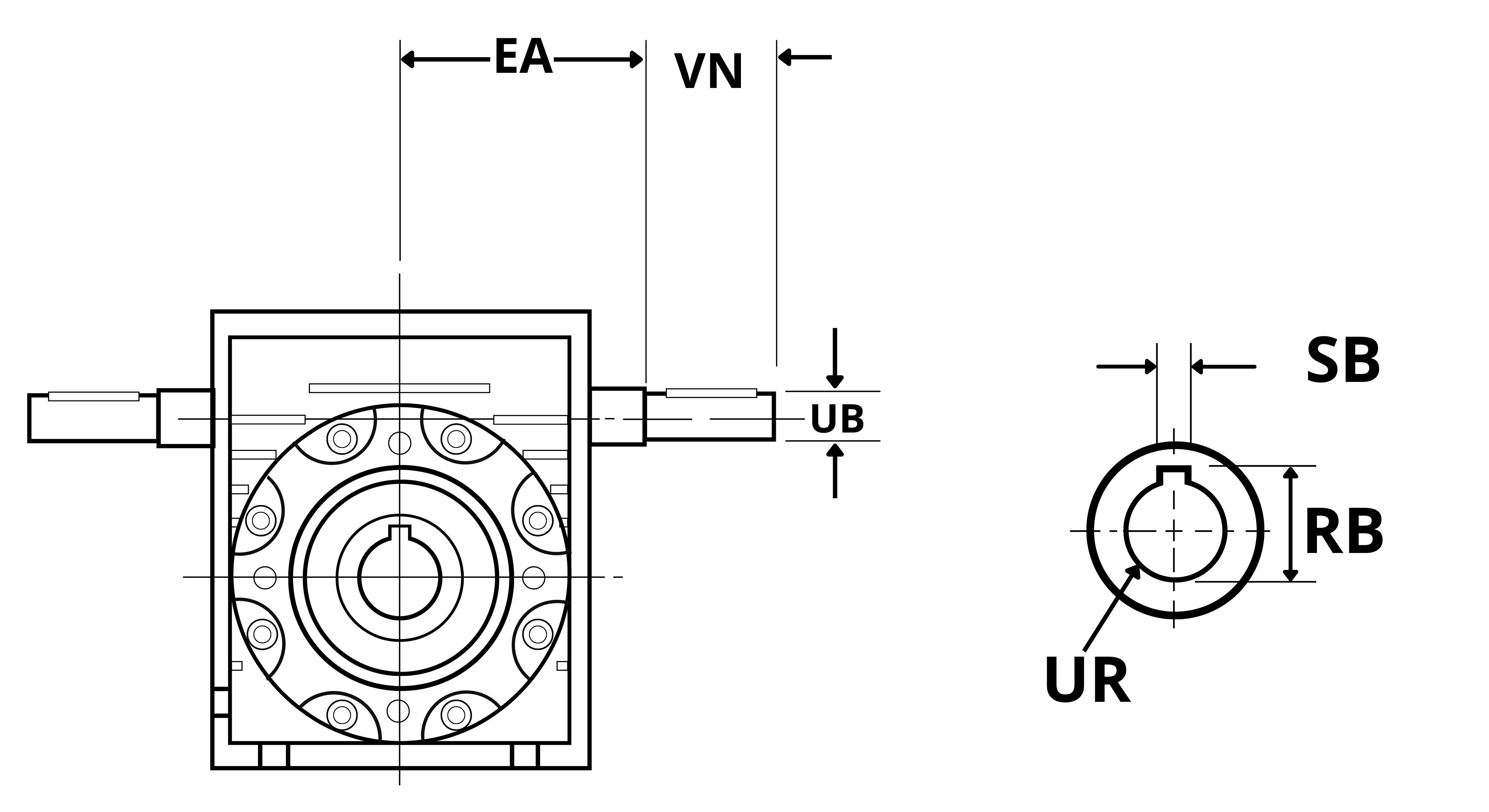

    B Input Shaft Side View
    BVista lateral del eje de entrada

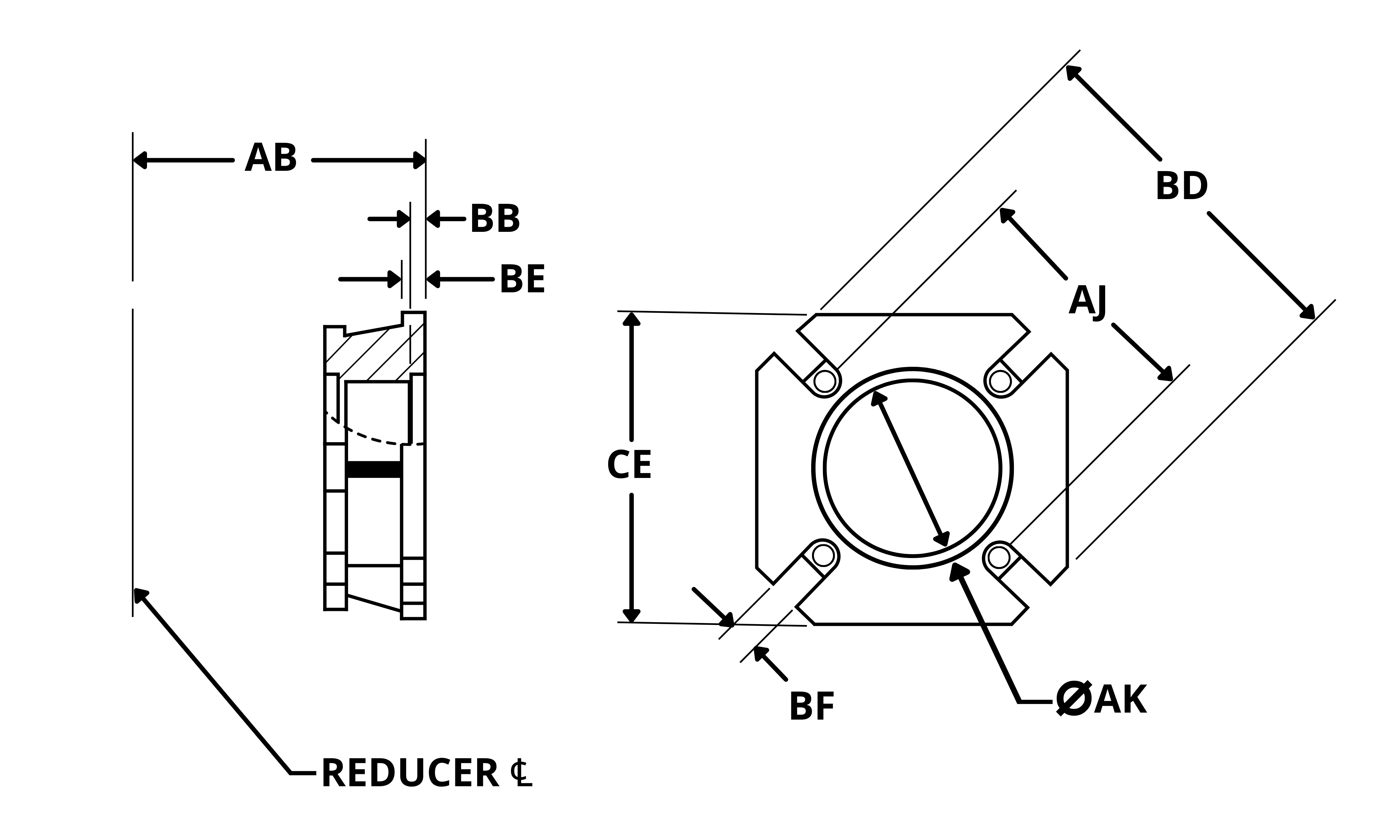

    Output Flange
    Brida de salida

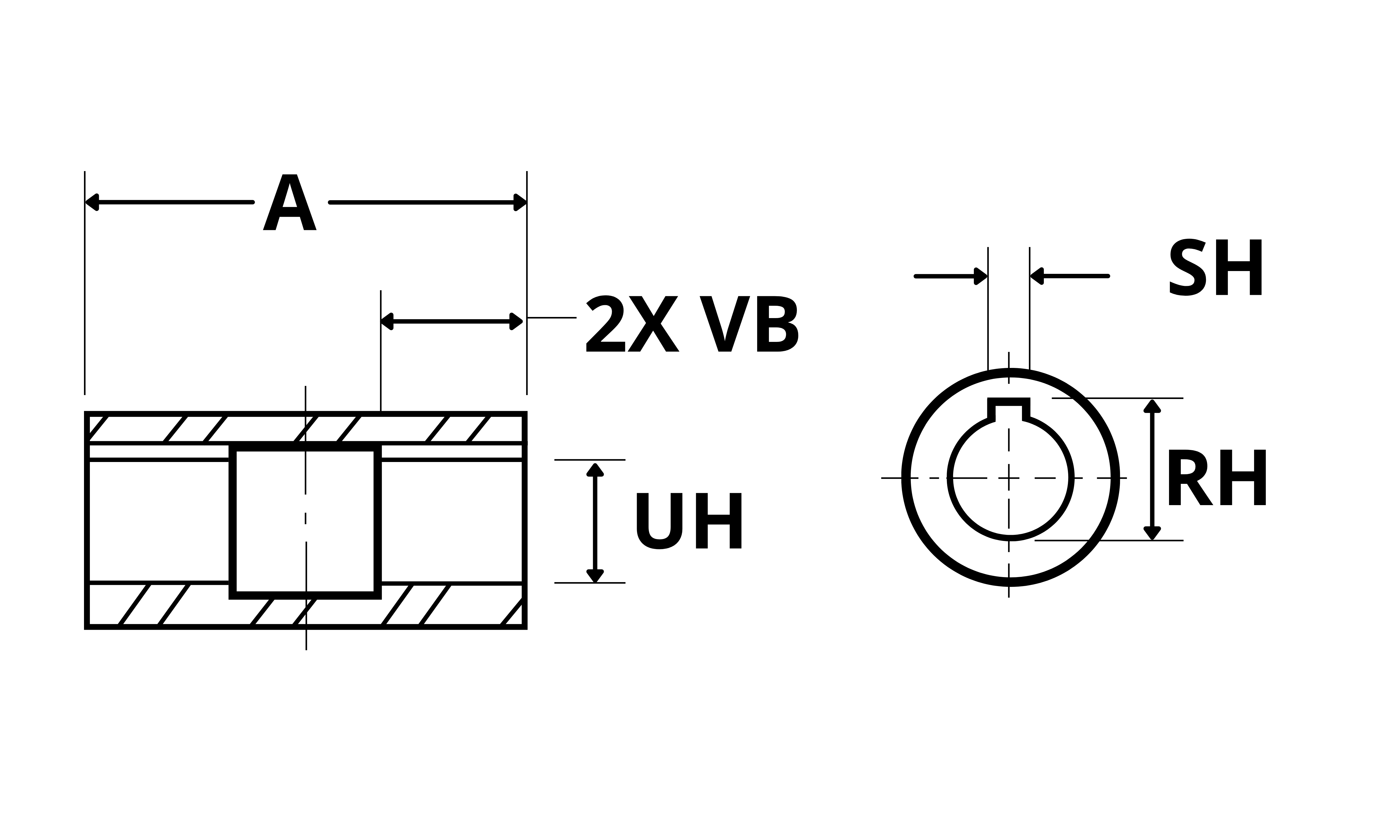

    Hollow Bore Output
    Salida de orificio hueco

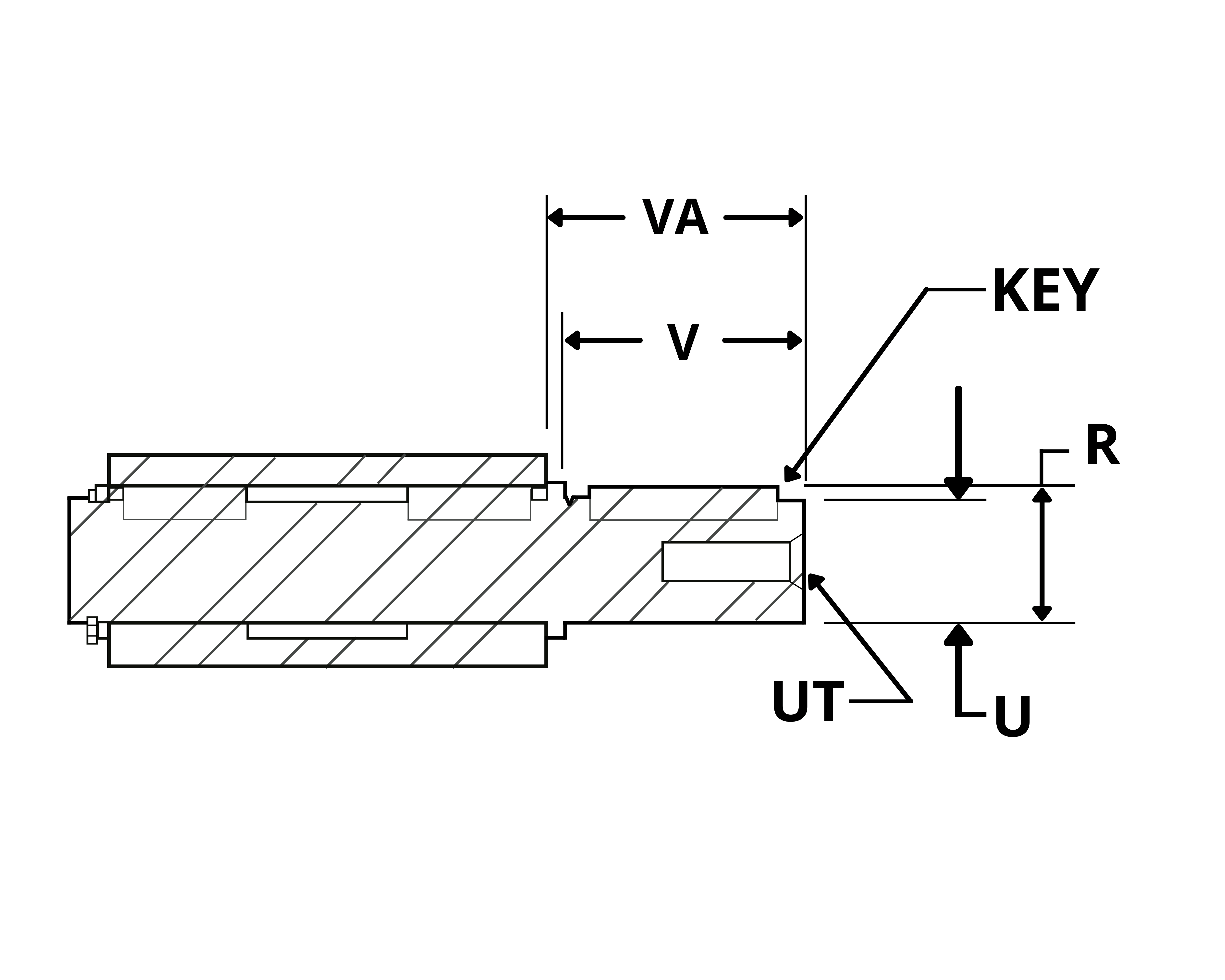

    Single Output Shaft
    Eje de salida único

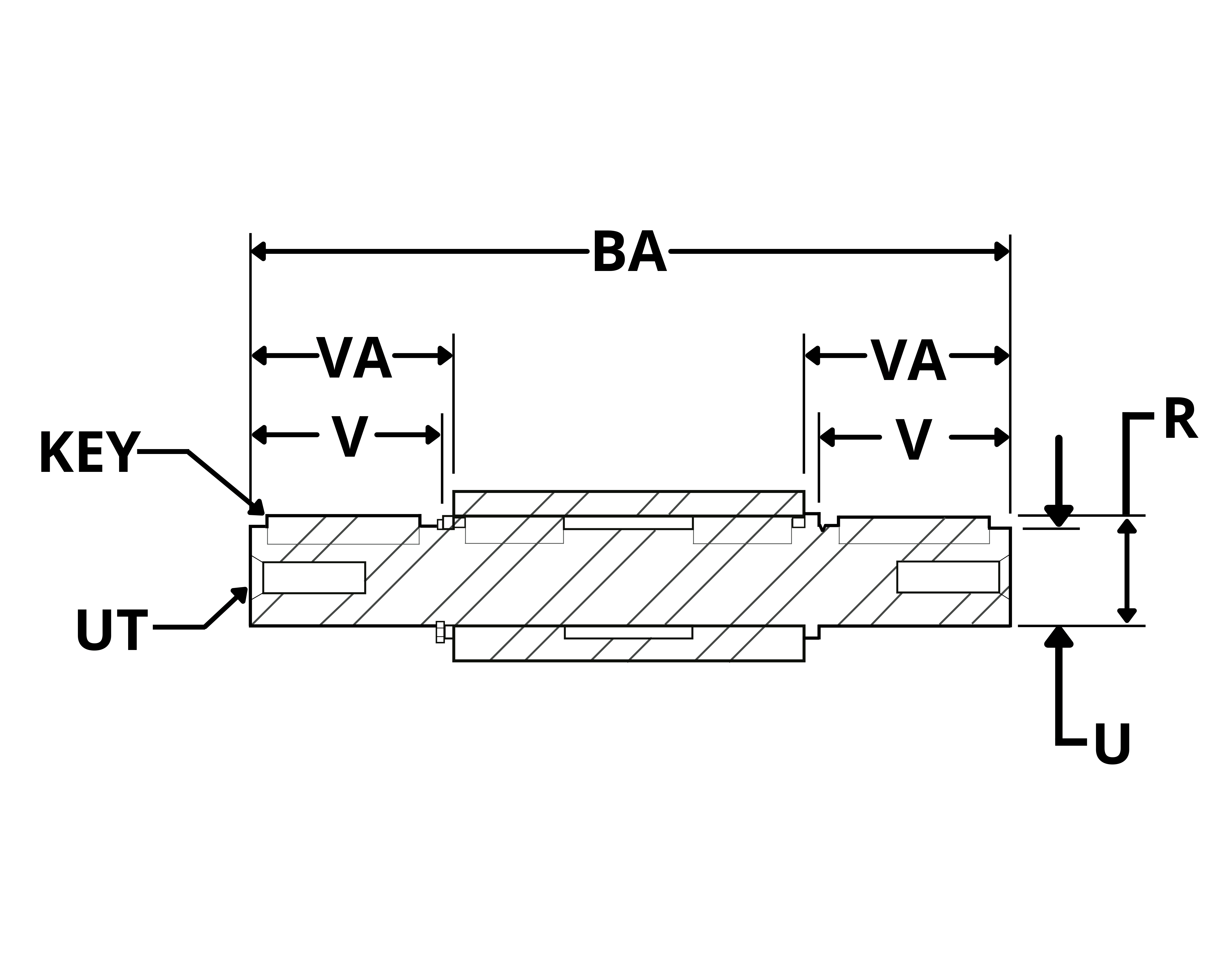

    Double Output Shaft
    Eje de salida doble

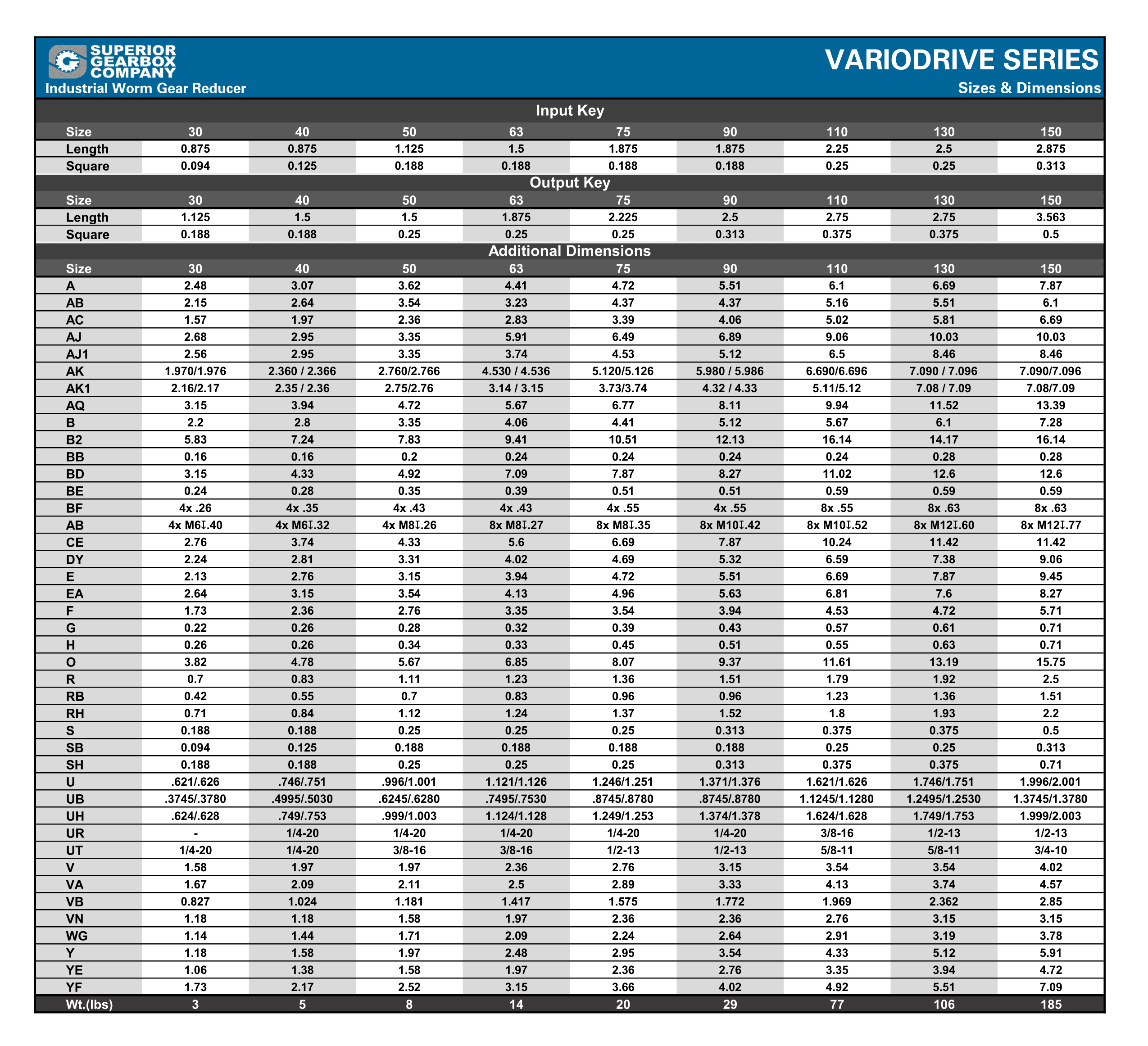

    Variodrive Size and Dimension Chart
  • Dimensiones NEMA

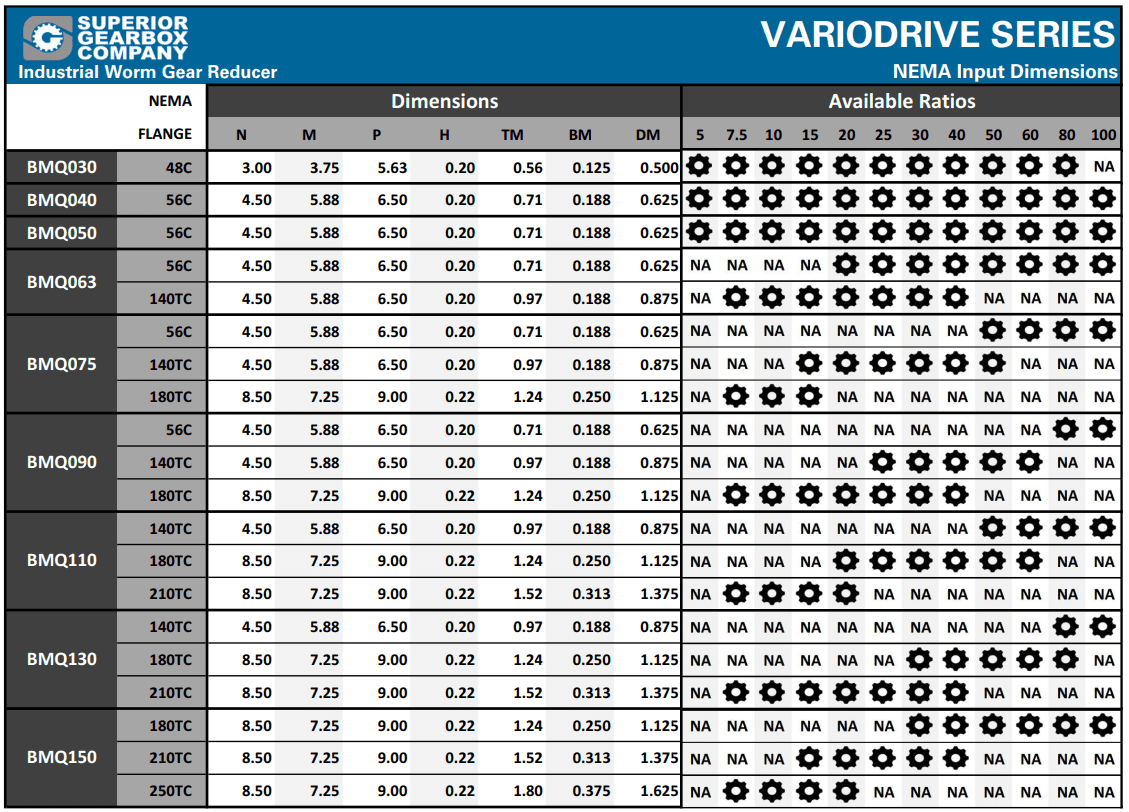

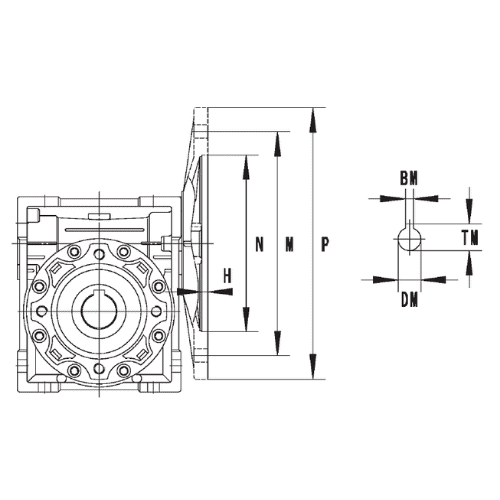

    Variodrive NEMA Dimensions
    Dimensiones NEMA
    Variodrive NEMA Dimension Chart
  • Opciones de montaje

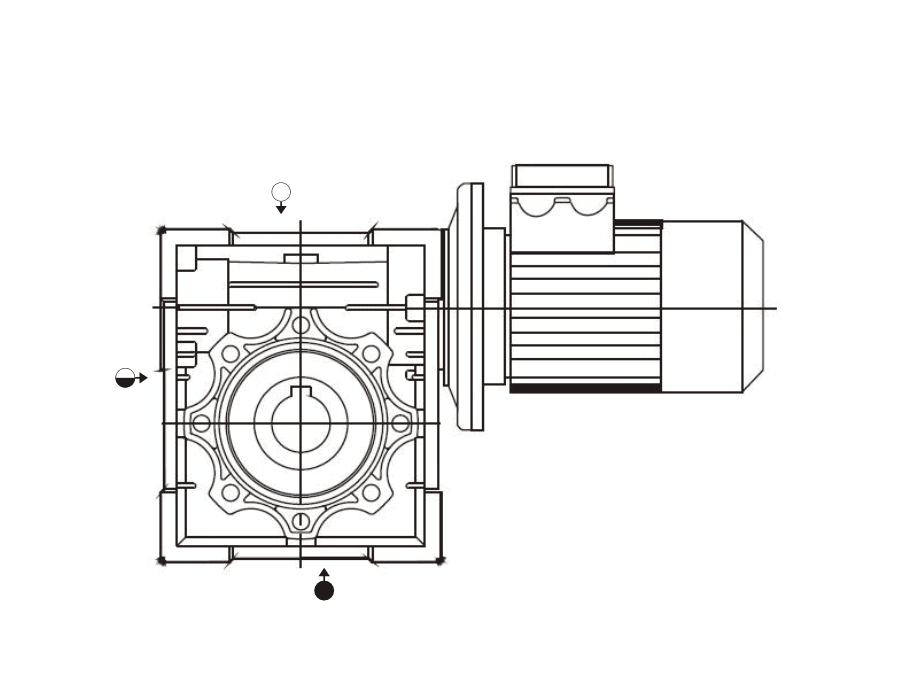

    B3 Mounting
    B3

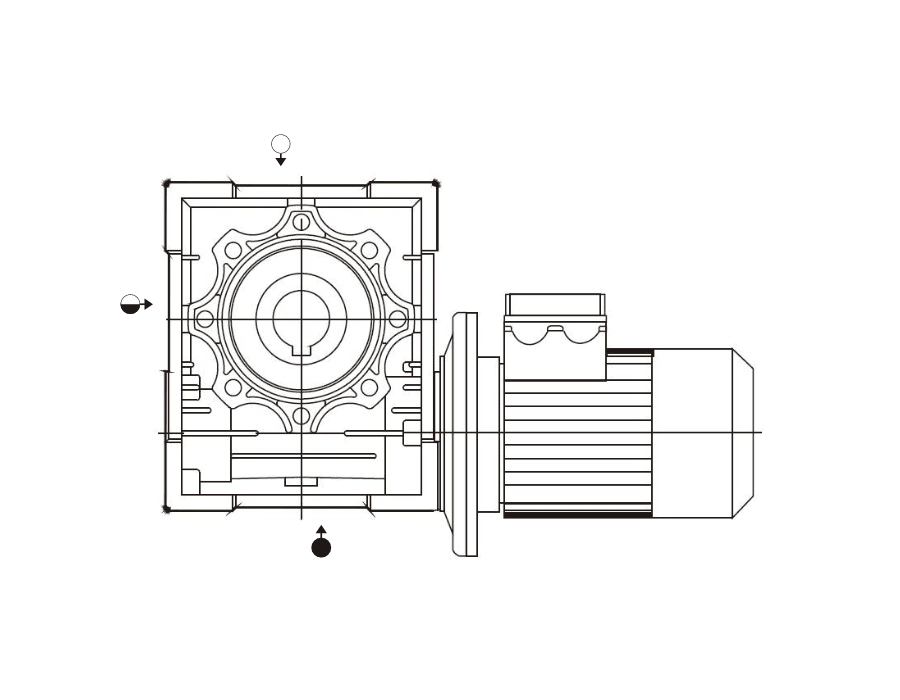

    B8 Mounting
    B8

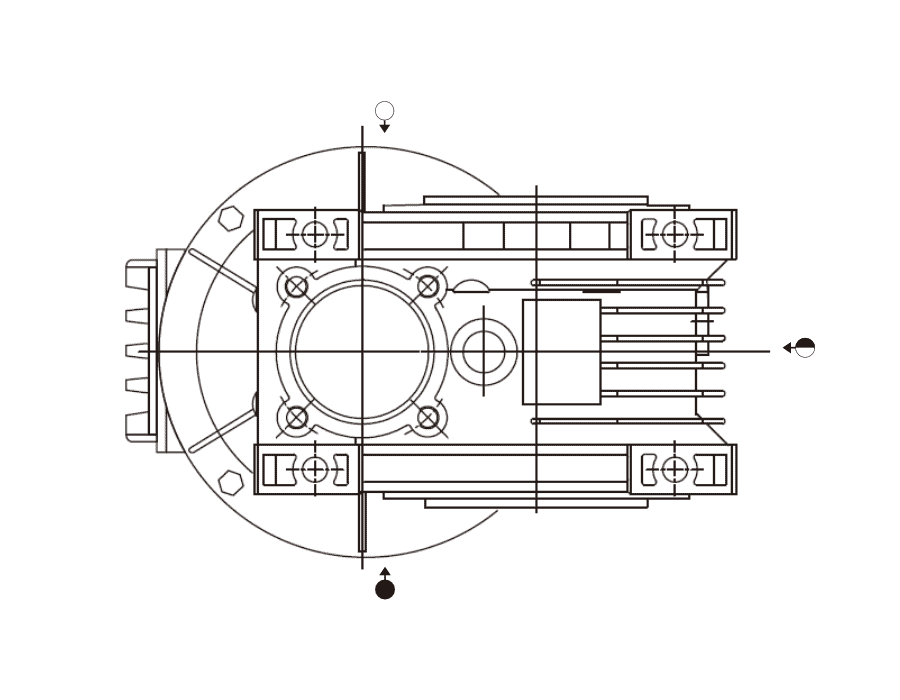

    B7 Mounting
    B7

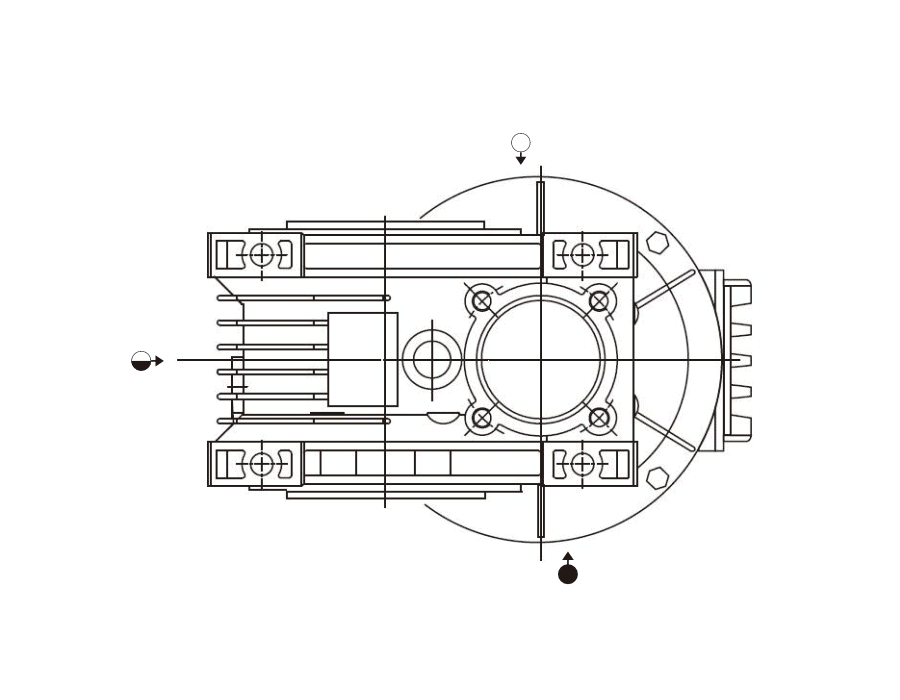

    B6 Mounting
    B6

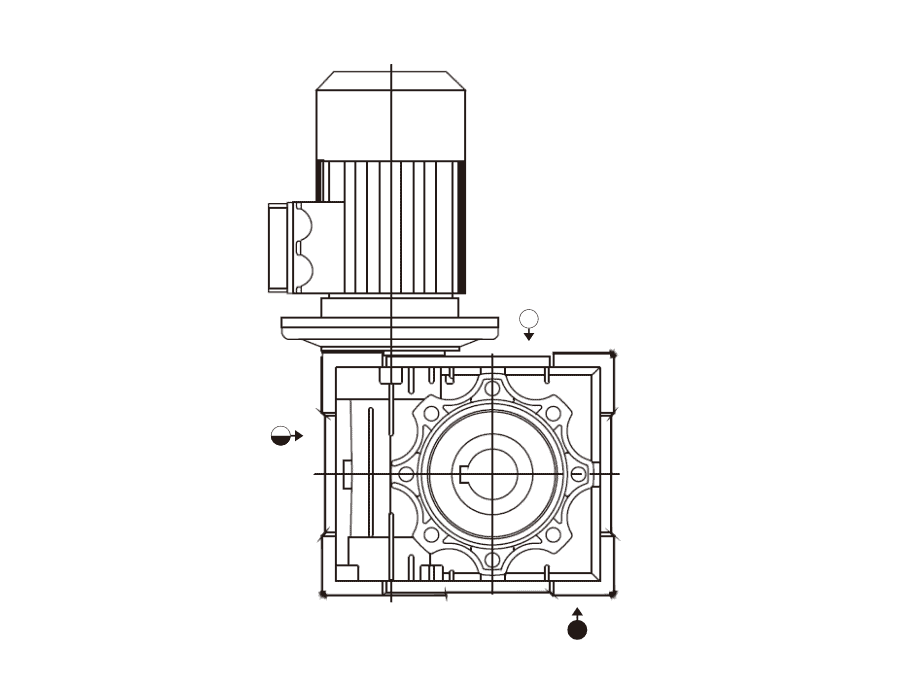

    V5 Mounting
    V5

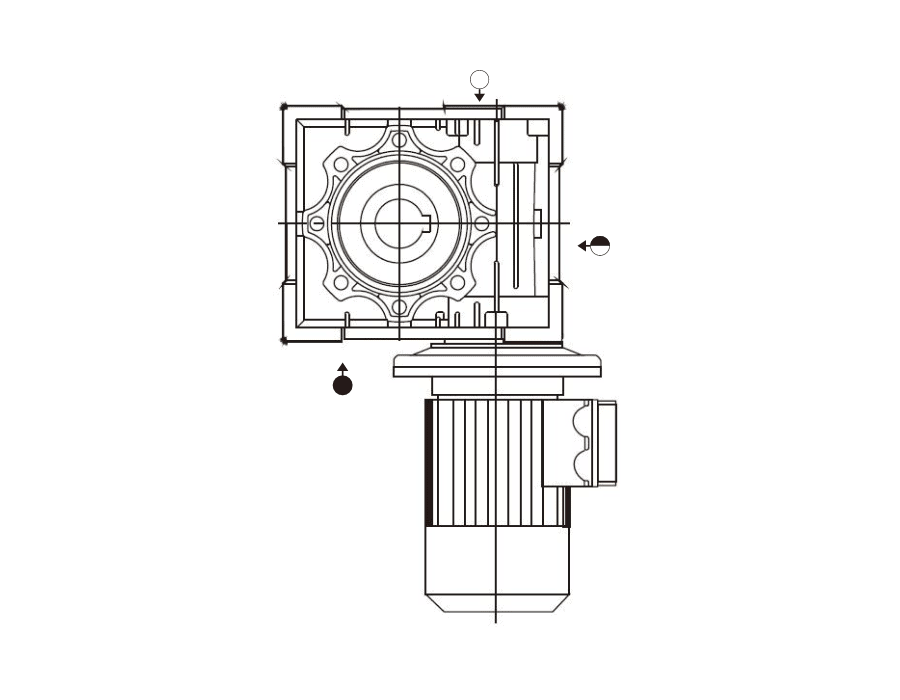

    V6 Mounting
    V6

    Nota:Montar un reductor de tornillo sin fin con el eje de entrada hacia abajo (B8 o V 6) reducirá la vida útil de los sellos de entrada debido al aumento de calor y presión.

    Esto puede provocar una falla prematura del sello.

    Superior Gearbox Company siempre recomienda que los engranajes sin fin se monten de manera que se minimice la presión de aceite en el sello del eje de alta velocidad.

    Comuníquese con Superior Gearbox Engineering para obtener información sobre el montaje V 5 o V 6.

  • Accesorios

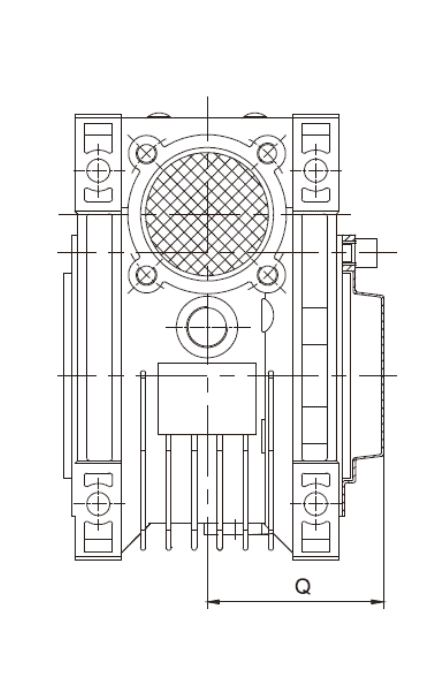

    Protective Cover
    Cubierta protectora

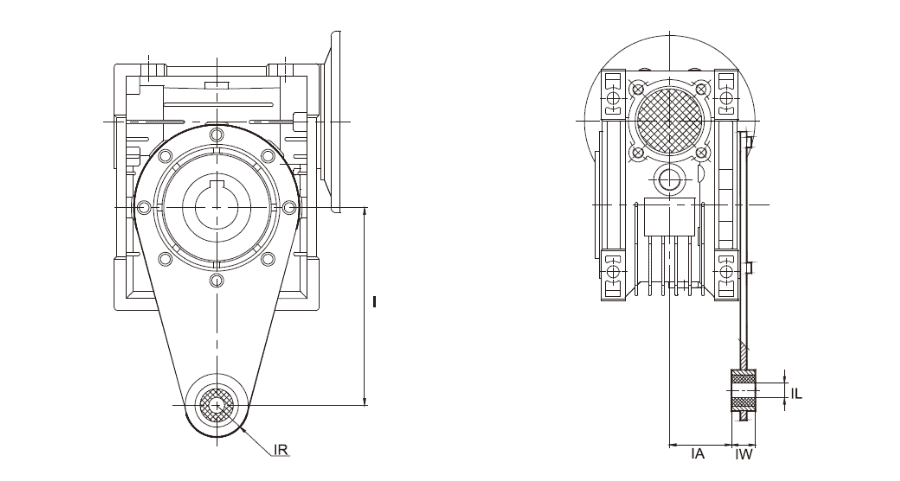

    Torque Arm
    Brazo de torsión

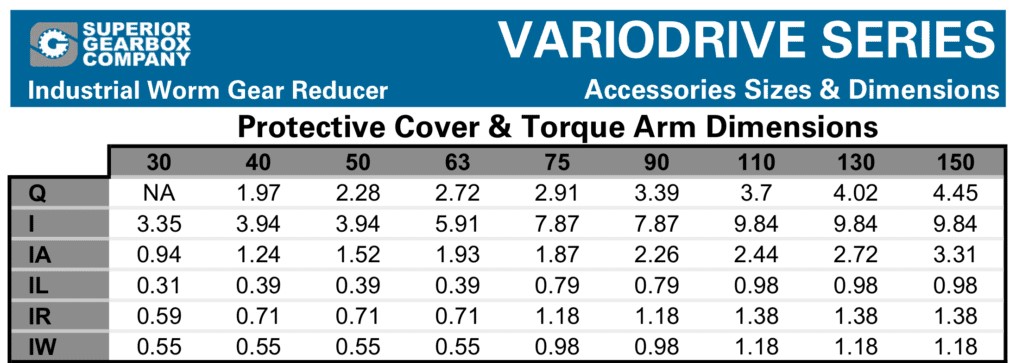

    Variodrive Accessories Chart
    V6
  • Descargar folleto
    Variodrive Series Brochure Image

    Descargue el folleto de la serie Variodrive
